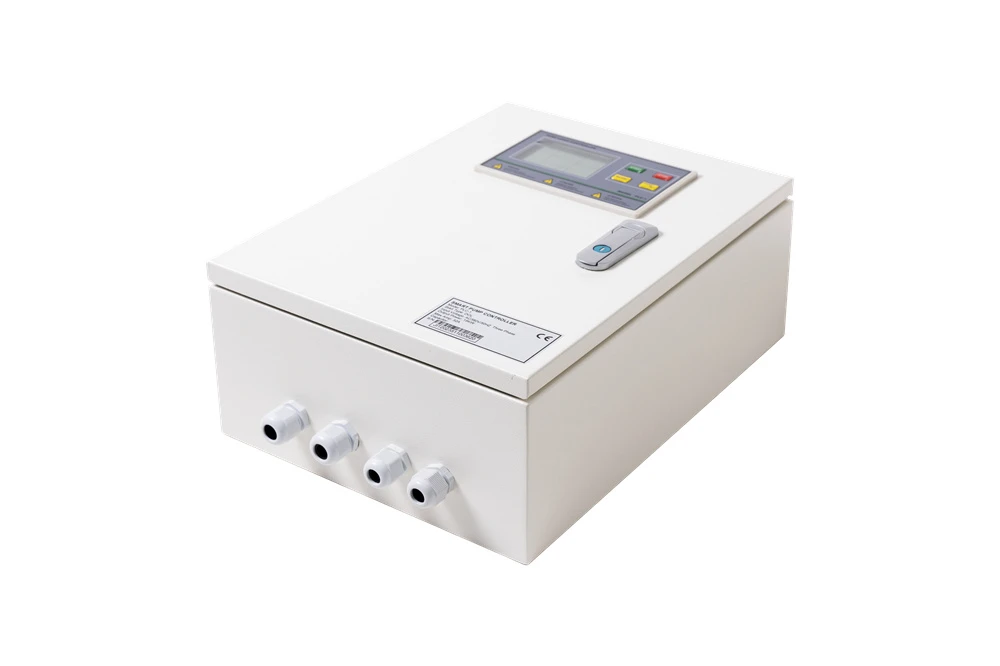

2 Pump Intelligent Pump Controller



Mēs pateicamies, ka izvēlējāties mūsu produktus, un mēs apsolām arī turpmāk sniegt jums draudzīgu un izpalīdzīgu apkalpošanu.

Intuitīva, programmējama vadības un aizsardzības sistēma centrbēdzes, cauruļvadu, dupleksajiem un trīsfāzu dziļurbuma sūkņiem, cita starpā, ir Intelligent Pump Controller.



Kontrolieris var darboties vairākos veidos, izmantojot dažādas elektroinstalācijas. Zonde vai sensors brīvā akā ir galvenais raksturlielums, kas atšķir kontrolieri no standarta ieslēgšanas/izslēgšanas sūkņa vadības bloka. Mūsu unikālais dizains novērš vajadzību pēc uzstādīšanas zondes vai sensora akā un nodrošina ļoti jutīgu un uzticamu aizsardzību pret sūkņa sauso darbību.



Zīmols: OEM

Ražotāja modeļa nr.: PCH32 PLUS

Darbs: 3 fāzē 220v/380v/415v

Darba sūknis:0.75-15kw

Plastmasas korpuss: IP65

MCB/AC kontaktors: CHNT

Tips: dupleksais maiņstrāvas vadības panelis

Nominālais spriegums: 120/208/240V/380V/415V maiņstrāva

Ampēri: 9 līdz 32 A

Saderīgs sūkņa tips: karteris / pastiprinātājs / urbuma sūknis

Kontrolējamo sūkņu skaits:2

Atrašanās vieta: iekštelpās / ārā

Korpusa tips: IP65

Korpusa izmērs: 342 * 292 * 119 mm

Lietojumprogrammu pārslēgšana: ar Dip slēdzi

Pieteikums, kas ietver:

• Piemērots ūdens pārnešanai no zemas tvertnes uz augšējo tvertni, izmantojot šķidruma zondi vai pludiņa slēdzi
• Piemērots pastiprinātājam ar spiediena slēdzi un spiediena tvertni.
• Piemērots notekūdeņu pacelšanai ar šķidruma zondi vai pludiņa slēdzi
• Piemērots drenāžas sūknim ar pludiņa slēdzi
• Piemērots ūdens pārnešanai no zemas tvertnes uz augšējo tvertni, izmantojot līmeņa raidītāju (4-20mA)
• Piemērots pastiprinātājam ar spiediena raidītāju (4-20mA)
• Piemērots notekūdeņu pacelšanai ar līmeņa devēju (4-20mA)

Lieta	Aizsardzība	Vērtība	Piezīme	Bojājuma veids
1	Dry Run aizsardzības izslēgšanas ampēros	75% no kalibrētā darba ampēra	Izvēlnes iestatījumos	Atkopšanas kļūme
2	Dry Run aizsardzības izslēgšanas reakcijas laiks	5s	Izvēlnes iestatījumos
3	Dry Run aizsardzības atjaunošanas laiks	45m	Izvēlnes iestatījumos
4	Pārslodzes aizsardzības izslēgšanas ampēros	130% kalibrēts darba ampērs	Izvēlnes iestatījumos	Atkopšanas kļūme
5	Pārslodzes aizsardzības atvienošanas reakcijas laiks	5S (apgrieztais laiks)	fiksēts programmatūrā
6	Pārslodzes aizsardzības atjaunošanas laiks	4m	Izvēlnes iestatījumos
7	Sūknis Apstājusies aizsardzības atvienošanas ampēri	180% no kalibrētā darba ampēra	Izvēlnes iestatījumos	Neatkopšanas kļūme
8	Sūkņa apstājusies aizsardzības atvienošanas reakcijas laiks	1s	fiksēts programmatūrā
9	Zem sprieguma aizsardzības atvienošanas spriegums	304v	Izvēlnes iestatījumos	Atkopšanas kļūme
10	Zem sprieguma aizsardzības atvienošanas reakcijas laiks	6s	fiksēts programmatūrā
11	Zem sprieguma aizsardzības atjaunošanas laiks	4m	Izvēlnes iestatījumos
12	Pārsprieguma aizsardzības atvienošanas spriegums	437v	Izvēlnes iestatījumos	Atkopšanas kļūme
13	Pārsprieguma aizsardzības atvienošanas reakcijas laiks	6s	fiksēts programmatūrā
14	Pārsprieguma aizsardzības atjaunošanas laiks	4m	Izvēlnes iestatījumos
15	Atvērtā fāze			Neatkopšanas kļūme
16	Fāze apgriezta			Neatkopšanas kļūme
17	Pārplūde			Atkopšanas kļūme
18	Virs temp			Atkopšanas kļūme
19	Ūdens noplūde			Neatkopšanas kļūme





Kam ir vairāk nekā 20 gadu pieredze ekspertu ūdens sūkņu kontrolieru izveidē, izmeklēšanā un pilnveidošanā,

Mūsu pūļu rezultāts ir mūsu PCH sērijas notekūdeņu lifta kontrolieri. Tam ir visas mūsu klientiem nepieciešamās iespējas un atribūti, un ar dažiem vienkāršiem parametru pielāgojumiem tas var gandrīz veikt vairāku iekārtu funkcijas.

Tā lietotājam draudzīgie iestatījumi ievērojami pagarina sūkņa kalpošanas laiku, un tā vienas pogas iestatīšanas funkcionalitāte efektīvi saglabā ūdens sūkni.

Tā spēcīgā pārplūdes trauksmes sistēma informēs klientu par strauju ūdens daudzuma palielināšanos, vienlaikus aktivizējot ārējo sirēnu un skaļruni.

Tas var arī precīzi pārvaldīt ūdens sūkņu iedarbināšanu un apturēšanu, apstrādājot gan slēdžus, gan analogās ievades.





1). Normāls šķidruma līmenis tvertnē

šķidruma līmenis sasniedz zondi 3# (pludiņa slēdzis A: augšējais līmenis), vadības bloks pasūtīs vienam sūknim

palaist;šķidruma līmenis pazeminās līdz zondei 2# (peldslēdzis A: uz leju), viena sūkņa apstāšanās darbojas;

Vadības bloks automātiski darbosies dubultsūkņiem, kad šķidruma līmenis mainās no

Zonde 2# un zonde 3# (pludiņa slēdzis A: augšējais līmenis – zemāks līmenis)



2). Papildu plūst tvertnē

kad viens sūknis darbojas uz drenāžu, šķidruma līmenis tvertnē joprojām palielinās līdz zondei 4#

(Pludiņa slēdzis B: uz augšu), vadības bloks pasūtīs citam sūknim, kas vienlaikus darbosies

drenāža, līdz šķidruma līmenis pazeminās līdz zondei 2# (pludiņa slēdzis A&B: uz leju), dubultsūkņi

nepārstās skriet.



3). Pārplūde tvertnē

ja vienlaikus darbojas dubultsūkņi, šķidruma līmenis karterā joprojām palielinās līdz Zondei

5# (pludiņa slēdzis C: augstāks līmenis), vadības bloks atskanēs brīdinājuma signālu; Kad šķidruma līmenis pazeminās

uz zondi 5# (pludiņa slēdzis C uz leju), vadības bloks pārtrauc brīdinājuma signālu



4). Auto Patrol (Pretrūsas) funkcija

Automātiskajā stāvoklī, ja vadības bloks pārbauda dubultsūkņus, kas nedarbojas desmit dienas, vadības ierīci

liks sūknim A darboties 3 sekundes un apstāsies, pēc 10 sekunžu intervāla vadības ierīce darbosies

likt sūknim B darboties 3 sekundes un apturēt.

Auto Patrol var novērst sūkņa sarūsēšanu un lāpstiņriteņa iestrēgšanu ilgstošas ​​nedarbošanās dēļ
